Les refroidisseurs à lame spirale utilisent la technologie de "montage et démontage rapide", ce qui simplifie et accélère l'usinage du logement ainsi que la mise en place où l'extraction pendant les opérations de maintenance des circuits de refroidissement du moule.
La géométrie en spirale de la lame garantit une uniformité de la température sur toute la surface du trou provoquant de plus un écoulement turbulent qui permet d'extraire un plus grand nombre de calories.
Les refroidisseurs à lame spirale sont disponibles dans une large gamme de diamètres et de longueurs et sont facilement adaptables aux applications spécifiques garantissant la meilleure solution standard pour votre moule.
Les refroidisseurs à lame spirale "série F" sont conseillés lorsque les conditions du forage respectent la tolérance dimensionnelle requise (0/+ 0,1) et la qualité de l'état de surface nécessaire pour une étanchéité correcte.

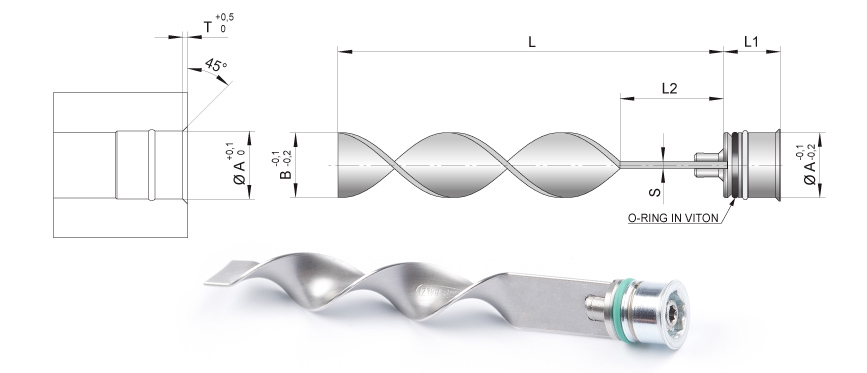

| COD. | A | B | T | S | L1 | L | L2 |  |
|---|---|---|---|---|---|---|---|---|
| RLS-6Fx100 | 6 | 6 | 0,7 | 1 | 7,5 | 100 | 23 |  |
| RLS-6Fx200 | 6 | 6 | 0,7 | 1 | 7,5 | 200 | 48 | |
| RLS-6Fx300 | 6 | 6 | 0,7 | 1 | 7,5 | 300 | 53 | |
| RLS-8Fx100 | 8 | 8 | 1 | 1 | 9,5 | 100 | 26 | |
| RLS-8Fx200 | 8 | 8 | 1 | 1 | 9,5 | 200 | 46 | |
| RLS-8Fx300 | 8 | 8 | 1 | 1 | 9,5 | 300 | 66 | |
| RLS-10Fx100 | 10 | 10 | 1 | 1 | 12,5 | 100 | 28 | |
| RLS-10Fx200 | 10 | 10 | 1 | 1 | 12,5 | 200 | 43 | |
| RLS-10Fx300 | 10 | 10 | 1 | 1 | 12,5 | 300 | 71 | |
| RLS-12Fx100 | 12 | 12 | 1 | 1 | 12,5 | 100 | 28 | |
| RLS-12Fx200 | 12 | 12 | 1 | 1 | 12,5 | 200 | 43 | |
| RLS-12Fx300 | 12 | 12 | 1 | 1 | 12,5 | 300 | 53 | |
| RLS-14Fx100 | 14 | 14 | 1 | 1 | 12,5 | 100 | 28 | |
| RLS-14Fx200 | 14 | 14 | 1 | 1 | 12,5 | 200 | 43 | |
| RLS-14Fx300 | 14 | 14 | 1 | 1 | 12,5 | 300 | 58 | |
| RLS-16Fx150 | 16 | 16 | 1,2 | 1 | 14 | 150 | 36 | |
| RLS-16Fx300 | 16 | 16 | 1,2 | 1 | 14 | 300 | 51 | |
| RLS-16Fx450 | 16 | 16 | 1,2 | 1 | 14 | 450 | 71 | |
| RLS-16Fx600 | 16 | 16 | 1,2 | 1 | 14 | 600 | 106 | |
| RLS-20Fx150 | 20 | 20 | 1,2 | 1,5 | 14 | 150 | 41 | |
| RLS-20Fx300 | 20 | 20 | 1,2 | 1,5 | 14 | 300 | 56 | |
| RLS-20Fx450 | 20 | 20 | 1,2 | 1,5 | 14 | 450 | 99 | |
| RLS-20Fx600 | 20 | 20 | 1,2 | 1,5 | 14 | 600 | 141 | |
| RLS-25Fx150 | 25 | 25 | 1,2 | 1,5 | 14 | 150 | 41 | |
| RLS-25Fx300 | 25 | 25 | 1,2 | 1,5 | 14 | 300 | 56 | |
| RLS-25Fx450 | 25 | 25 | 1,2 | 1,5 | 14 | 450 | 106 | |
| RLS-25Fx600 | 25 | 25 | 1,2 | 1,5 | 14 | 600 | 126 | |
Les refroidisseurs à lame spirale utilisent la technologie de "montage et démontage rapide", ce qui simplifie et accélère l'usinage du logement ainsi que la mise en place où l'extraction pendant les opérations de maintenance des circuits de refroidissement du moule.
La géométrie en spirale de la lame garantit une uniformité de la température sur toute la surface du trou provoquant de plus un écoulement turbulent qui permet d'extraire un plus grand nombre de calories.
Les refroidisseurs à lame spirale sont disponibles dans une large gamme de diamètres et de longueurs et sont facilement adaptables aux applications spécifiques garantissant la meilleure solution standard pour votre moule.
Les refroidisseurs à lame spirale "série standard" sont conseillés lorsque les conditions du forage ne respectent pas la tolérance dimensionnelle requise (0/+ 0,1) ou la qualité de l'état de surface nécessaire pour une étanchéité correcte.
| COD. | A | B | T | S | L1 | L | L2 | |
|---|---|---|---|---|---|---|---|---|
| RLS-6x100 | 6,5 | 6 | 0,7 | 1 | 7,5 | 100 | 23 | |
| RLS-6x200 | 6,5 | 6 | 0,7 | 1 | 7,5 | 200 | 48 | |
| RLS-6x300 | 6,5 | 6 | 0,7 | 1 | 7,5 | 300 | 52,5 | |
| RLS-8x100 | 8,5 | 8 | 1 | 1 | 9,5 | 100 | 26 | |
| RLS-8x200 | 8,5 | 8 | 1 | 1 | 9,5 | 200 | 46 | |
| RLS-8x300 | 8,5 | 8 | 1 | 1 | 9,5 | 300 | 65,5 | |
| RLS-10x100 | 10,5 | 10 | 1 | 1 | 12,5 | 100 | 28 | |
| RLS-10x200 | 10,5 | 10 | 1 | 1 | 12,5 | 200 | 43 | |
| RLS-10x300 | 10,5 | 10 | 1 | 1 | 12,5 | 300 | 70,5 | |
| RLS-12x100 | 12,5 | 12 | 1 | 1 | 12,5 | 100 | 28 | |
| RLS-12x200 | 12,5 | 12 | 1 | 1 | 12,5 | 200 | 43 | |
| RLS-12x300 | 12,5 | 12 | 1 | 1 | 12,5 | 300 | 52,5 | |
| RLS-14x100 | 14,5 | 14 | 1 | 1 | 12,5 | 100 | 28 | |
| RLS-14x200 | 14,5 | 14 | 1 | 1 | 12,5 | 200 | 43 | |
| RLS-14x300 | 14,5 | 14 | 1 | 1 | 12,5 | 300 | 57,5 | |
