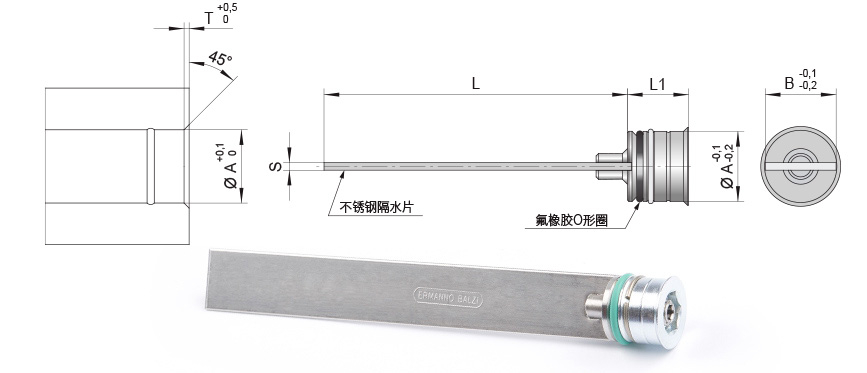

直形隔水片
F系列
直形隔水板基于快速插入拔出技术，使安装过程简化了，并且加速了模具冷却配件的安装和拆卸过程。
鉴于尺寸选择范围广，你可以找到适合自己应用的标准解决方案。
在冷却通道满足公差要求（0/+ 0.1 毫米）且表面质量足以保证O型圈密封性的情况下，我们建议使用F系列的隔水片。
| COD. | A | B | T | S | L1 | L |  |
|---|---|---|---|---|---|---|---|
| RL-6Fx100 | 6 | 6 | 0,7 | 1 | 7,5 | 100 |  |
| RL-6Fx200 | 6 | 6 | 0,7 | 1 | 7,5 | 200 | |
| RL-6Fx300 | 6 | 6 | 0,7 | 1 | 7,5 | 300 | |
| RL-8Fx100 | 8 | 8 | 1 | 1 | 9,5 | 100 | |
| RL-8Fx200 | 8 | 8 | 1 | 1 | 9,5 | 200 | |
| RL-8Fx300 | 8 | 8 | 1 | 1 | 9,5 | 300 | |
| RL-10Fx100 | 10 | 10 | 1 | 1 | 12,5 | 100 | |
| RL-10Fx200 | 10 | 10 | 1 | 1 | 12,5 | 200 | |
| RL-10Fx300 | 10 | 10 | 1 | 1 | 12,5 | 300 | |
| RL-12Fx100 | 12 | 12 | 1 | 1 | 12,5 | 100 | |
| RL-12Fx200 | 12 | 12 | 1 | 1 | 12,5 | 200 | |
| RL-12Fx300 | 12 | 12 | 1 | 1 | 12,5 | 300 | |
| RL-14Fx100 | 14 | 14 | 1 | 1 | 12,5 | 100 | |
| RL-14Fx200 | 14 | 14 | 1 | 1 | 12,5 | 200 | |
| RL-14Fx300 | 14 | 14 | 1 | 1 | 12,5 | 300 | |
| RL-15Fx150 | 15 | 15 | 1,2 | 1 | 14 | 150 | |
| RL-15Fx300 | 15 | 15 | 1,2 | 1 | 14 | 300 | |
| RL-15Fx450 | 15 | 15 | 1,2 | 1 | 14 | 450 | |
| RL-15Fx600 | 15 | 15 | 1,2 | 1 | 14 | 600 | |
| RL-16Fx150P | 16 | 15,5 | 1,2 | 1 | 14 | 150 | |
| RL-16Fx300P | 16 | 15,5 | 1,2 | 1 | 14 | 300 | |
| RL-16Fx450P | 16 | 15,5 | 1,2 | 1 | 14 | 450 | |
| RL-16Fx600P | 16 | 15,5 | 1,2 | 1 | 14 | 600 | |
| RL-16Fx150G | 16 | 16 | 1,2 | 1 | 14 | 150 | |
| RL-16Fx300G | 16 | 16 | 1,2 | 1 | 14 | 300 | |
| RL-16Fx450G | 16 | 16 | 1,2 | 1 | 14 | 450 | |
| RL-16Fx600G | 16 | 16 | 1,2 | 1 | 14 | 600 | |
| RL-19Fx150 | 19 | 19 | 1,2 | 1 | 14 | 150 | |
| RL-19Fx300 | 19 | 19 | 1,2 | 1 | 14 | 300 | |
| RL-19Fx450 | 19 | 19 | 1,2 | 1 | 14 | 450 | |
| RL-19Fx600 | 19 | 19 | 1,2 | 1 | 14 | 600 | |
| RL-20Fx150P | 20 | 19,5 | 1,2 | 1 | 14 | 150 | |
| RL-20Fx300P | 20 | 19,5 | 1,2 | 1 | 14 | 300 | |
| RL-20Fx450P | 20 | 19,5 | 1,2 | 1 | 14 | 450 | |
| RL-20Fx600P | 20 | 19,5 | 1,2 | 1 | 14 | 600 | |
| RL-20Fx150G | 20 | 20 | 1,2 | 1 | 14 | 150 | |
| RL-20Fx300G | 20 | 20 | 1,2 | 1 | 14 | 300 | |
| RL-20Fx450G | 20 | 20 | 1,2 | 1 | 14 | 450 | |
| RL-20Fx600G | 20 | 20 | 1,2 | 1 | 14 | 600 | |
| RL-25Fx150P | 25 | 24,5 | 1,2 | 1 | 14 | 150 | |
| RL-25Fx300P | 25 | 24,5 | 1,2 | 1 | 14 | 300 | |
| RL-25Fx450P | 25 | 24,5 | 1,2 | 1 | 14 | 450 | |
| RL-25Fx600P | 25 | 24,5 | 1,2 | 1 | 14 | 600 | |
| RL-25Fx150G | 25 | 25 | 1,2 | 1 | 14 | 150 | |
| RL-25Fx300G | 25 | 25 | 1,2 | 1 | 14 | 300 | |
| RL-25Fx450G | 25 | 25 | 1,2 | 1 | 14 | 450 | |
| RL-25Fx600G | 25 | 25 | 1,2 | 1 | 14 | 600 | |
| RL-30Fx150 | 30 | 30 | 1,2 | 1 | 14 | 150 | |
| RL-30Fx300 | 30 | 30 | 1,2 | 1 | 14 | 300 | |
| RL-30Fx450 | 30 | 30 | 1,2 | 1 | 14 | 450 | |
| RL-30Fx600 | 30 | 30 | 1,2 | 1 | 14 | 600 | |

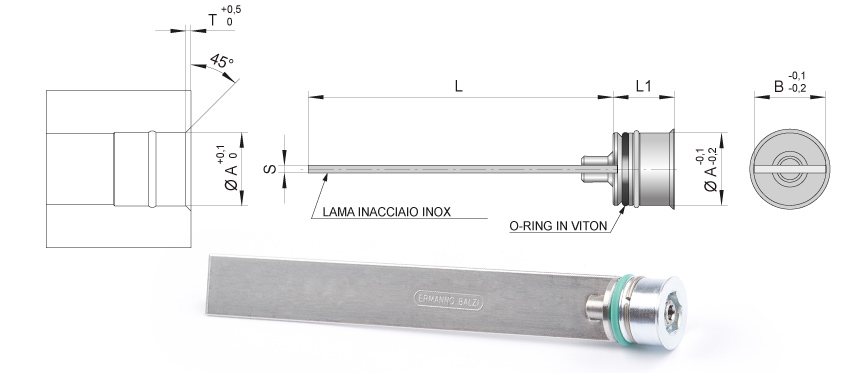

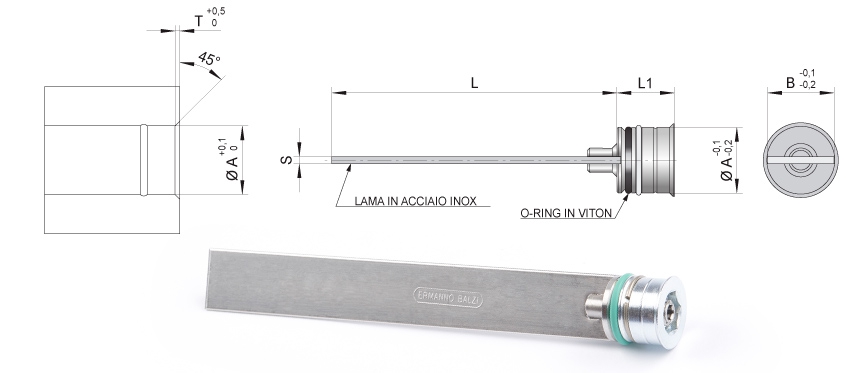

标准系列
直形隔水板基于快速插入拔出技术，使安装过程简化了，并且加速了模具冷却配件的安装和拆卸过程。
鉴于尺寸选择范围广，你可以找到适合自己应用的标准解决方案。
在冷却通道无法满足公差要求（0/+ 0.1 毫米），或表面质量无法保证O型圈密封性的情况下，我们建议使用标准系列的隔水片。
| COD. | A | T | S | B | L1 | L | |
|---|---|---|---|---|---|---|---|
| RL-6x100 | 6,5 | 0,7 | 1 | 6 | 7,5 | 100 | |
| RL-6x200 | 6,5 | 0,7 | 1 | 6 | 7,5 | 200 | |
| RL-6x300 | 6,5 | 0,7 | 1 | 6 | 7,5 | 300 | |
| RL-8x100 | 8,5 | 1 | 1 | 8 | 9,5 | 100 | |
| RL-8x200 | 8,5 | 1 | 1 | 8 | 9,5 | 200 | |
| RL-8x300 | 8,5 | 1 | 1 | 8 | 9,5 | 300 | |
| RL-10x100 | 10,5 | 1 | 1 | 10 | 12,5 | 100 | |
| RL-10x200 | 10,5 | 1 | 1 | 10 | 12,5 | 200 | |
| RL-10x300 | 10,5 | 1 | 1 | 10 | 12,5 | 300 | |
| RL-12x100 | 12,5 | 1 | 1 | 12 | 12,5 | 100 | |
| RL-12x200 | 12,5 | 1 | 1 | 12 | 12,5 | 200 | |
| RL-12x300 | 12,5 | 1 | 1 | 12 | 12,5 | 300 | |
| RL-14x100 | 14,5 | 1 | 1 | 14 | 12,5 | 100 | |
| RL-14x200 | 14,5 | 1 | 1 | 14 | 12,5 | 200 | |
| RL-14x300 | 14,5 | 1 | 1 | 14 | 12,5 | 300 | |
