Raffreddatori a lama a spirale

Serie "F"

I raffreddatori a lama a spirale utilizzano la tecnologia di applicazione "tappo e stappo rapido" che semplifica e velocizza la realizzazione della sede nonché l'applicazione e l'estrazione durante le operazioni di manutenzione dei circuiti di condizionamento stampo.
La geometria a spirale della lama garantisce uniformità di temperatura su tutta la superficie del foro oltre a innescare un flusso turbolento in grado di estrarre maggiore calore.
I raffreddatori a lama sono disponibili in un'ampia gamma di diametri e lunghezze e sono facilmente adattabili alla specifica applicazione garantendo la migliore soluzione per il vostro stampo.
I raffreddatori serie F sono consigliati qualora il foro di condizionamento rispetti la tolleranza dimensionale richiesta (0 / +0,1 mm) e la qualità superficiale del foro garantisca la tenuta della guarnizione.

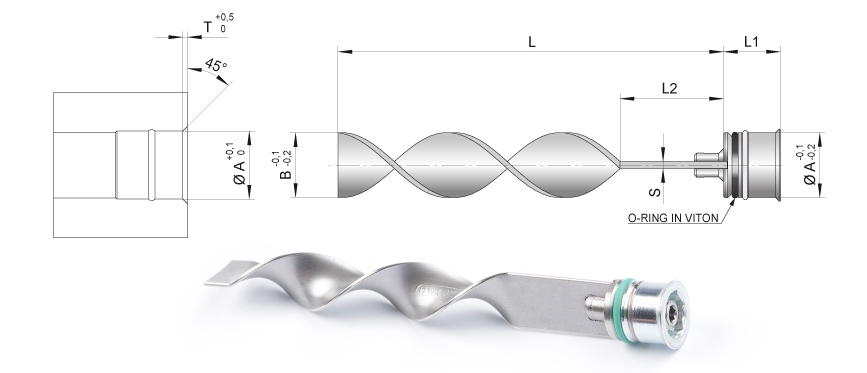

COD.	A	B	T	S	L1	L	L2
RLS-6Fx100	6	6	0,7	1	7,5	100	23
RLS-6Fx200	6	6	0,7	1	7,5	200	48
RLS-6Fx300	6	6	0,7	1	7,5	300	53
RLS-8Fx100	8	8	1	1	9,5	100	26
RLS-8Fx200	8	8	1	1	9,5	200	46
RLS-8Fx300	8	8	1	1	9,5	300	66
RLS-10Fx100	10	10	1	1	12,5	100	28
RLS-10Fx200	10	10	1	1	12,5	200	43
RLS-10Fx300	10	10	1	1	12,5	300	71
RLS-12Fx100	12	12	1	1	12,5	100	28
RLS-12Fx200	12	12	1	1	12,5	200	43
RLS-12Fx300	12	12	1	1	12,5	300	53
RLS-14Fx100	14	14	1	1	12,5	100	28
RLS-14Fx200	14	14	1	1	12,5	200	43
RLS-14Fx300	14	14	1	1	12,5	300	58
RLS-16Fx150	16	16	1,2	1	14	150	36
RLS-16Fx300	16	16	1,2	1	14	300	51
RLS-16Fx450	16	16	1,2	1	14	450	71
RLS-16Fx600	16	16	1,2	1	14	600	106
RLS-20Fx150	20	20	1,2	1,5	14	150	41
RLS-20Fx300	20	20	1,2	1,5	14	300	56
RLS-20Fx450	20	20	1,2	1,5	14	450	99
RLS-20Fx600	20	20	1,2	1,5	14	600	141
RLS-25Fx150	25	25	1,2	1,5	14	150	41
RLS-25Fx300	25	25	1,2	1,5	14	300	56
RLS-25Fx450	25	25	1,2	1,5	14	450	106
RLS-25Fx600	25	25	1,2	1,5	14	600	126

guarda l'animazione

vedi scheda tecnica

O-ring alta temperatura

Sei interessato?

Chiama
030.2120868

Richiedi
informazioni

Serie "STANDARD"

I raffreddaori a lama a spirale utilizzano la tecnologia di applicazione "tappo e stappo rapido" che semplifica e velocizza la realizzazione della sede nonché l'applicazione e l'estrazione durante le operazioni di manutenzione dei circuiti di condizionamento stampo.
La geometria a spirale della lama garantisce uniformità di temperatura su tutta la superficie del foro oltre a innescare un flusso turbolento in grado di estrarre maggiore calore.
I raffreddatori a lama sono disponibili in un'ampia gamma di diametri e lunghezze e sono facilmente adattabili alla specifica applicazione garantendo la migliore soluzione per il vostro stampo.
I raffreddatori serie standard sono consigliati qualora il foro di condizionamento non rispetti la tolleranza dimensionale richiesta (0 / +0,1 mm) o la qualità superficiale del foro non garantisca la tenuta della guarnizione.

COD.	A	B	T	S	L1	L	L2
RLS-6x100	6,5	6	0,7	1	7,5	100	23
RLS-6x200	6,5	6	0,7	1	7,5	200	48
RLS-6x300	6,5	6	0,7	1	7,5	300	52,5
RLS-8x100	8,5	8	1	1	9,5	100	26
RLS-8x200	8,5	8	1	1	9,5	200	46
RLS-8x300	8,5	8	1	1	9,5	300	65,5
RLS-10x100	10,5	10	1	1	12,5	100	28
RLS-10x200	10,5	10	1	1	12,5	200	43
RLS-10x300	10,5	10	1	1	12,5	300	70,5
RLS-12x100	12,5	12	1	1	12,5	100	28
RLS-12x200	12,5	12	1	1	12,5	200	43
RLS-12x300	12,5	12	1	1	12,5	300	52,5
RLS-14x100	14,5	14	1	1	12,5	100	28
RLS-14x200	14,5	14	1	1	12,5	200	43
RLS-14x300	14,5	14	1	1	12,5	300	57,5
