AnglePro Configurator

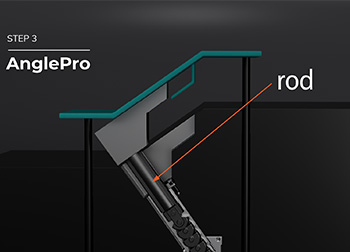

AnglePro est une solution mécanique qui permet le démoulage de contre-dépouilles avec une course d’éjection drastiquement réduite comparée aux systèmes traditionnels. Ce résultat est rendu possible grâce à un système de coulisse à chaîne qui, à partir d'une poussée verticale de la plaque d'éjection, permet le déplacement de la tige de calle inclinée avec des angles allant jusqu'à 35°.
En considérant que généralement on utilise des angles de tige de calle inclinée maximum de 12° pour des systèmes simple tige, et jusqu’à 18°pour des systèmes double tige, avec ses 35° AnglePro réduit la course d’éjection, diminuant ainsi l’épaisseur moule et la course d’ouverture du moule nécessaire pour le démoulage de la pièce.
Comme l’épaisseur moule est souvent un facteur clé dans le choix de l’IMM sur laquelle il est monté, AnglePro permet d’utiliser une machine plus petite, et par conséquent une réduction du cout de la pièce moulée.

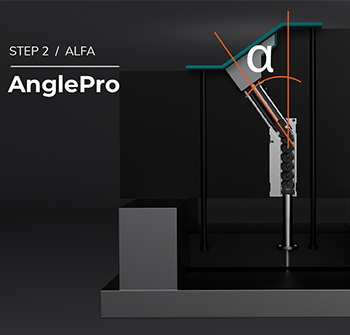

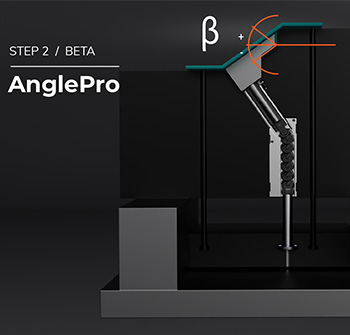

Avec AnglePro, il est également possible de démouler des contre-dépouilles avec du retard ou de l’avance jusqu’à 35°, tout en maintenant inchangé le système de fixation dans les plaques d’éjection, qui est un logement similaire à celui d'un éjecteur. L'avance et le retard sont obtenus simplement en inclinant les maillons de la chaîne, avec des intervalles d'un degré, sans aucune modification du système externe.

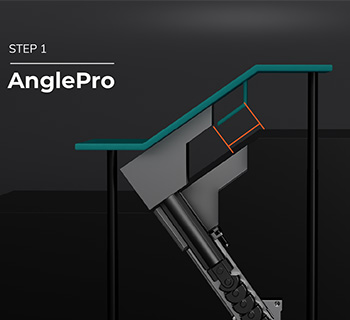

Grace au configurateur 3D disponible sur le site web d’Ermanno Balzi, il est facile d’identifier le modèle d’AnglePro le plus approprié pour une application spécifique, et télécharger son modèle 3D au format désiré.
