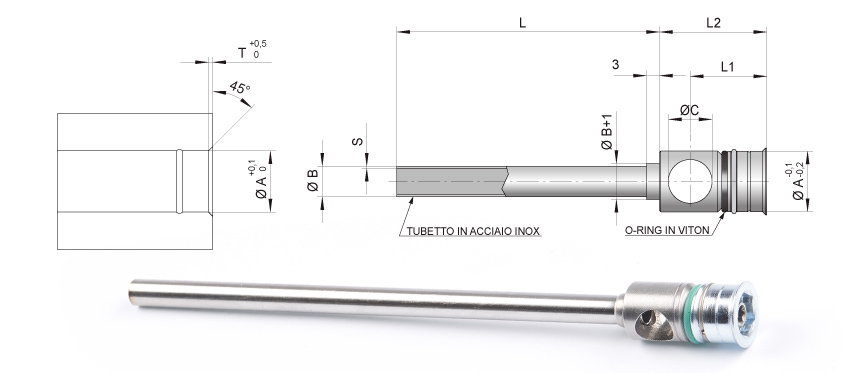

Refroidisseurs à fontaine en parallèle

Série "F"

Les refroidisseurs à fontaine en parallèle utilisent la technologie de "montage et démontage rapide", ce qui simplifie et accélère l'usinage du logement ainsi que la mise en place où l'extraction pendant les opérations de maintenance des circuits de refroidissement du moule.
La géométrie du puit de refroidissement permet d'alimenter en parallèle plusieurs circuits et composant de manière à garantir une température uniforme du liquide réfrigérant.
Grâce à une large gamme dimensionnelle de tubes, vous trouverez la solution standard idéale pour votre moule.
Les refroidisseurs à fontaine "série F" sont conseillés lorsque les conditions du forage respectent la tolérance dimensionnelle requise (0/+ 0,1) et la qualité de l'état de surface nécessaire pour une étanchéité correcte.

COD.	A	T	B	S	C	L1	L2	L
RFP-8Fx150/2	8	1	2	0,25	5,5	13,5	18	150
RFP-8Fx150/3	8	1	3	0,25	5,5	13,5	18	150
RFP-8Fx150/4	8	1	4	0,25	5,5	13,5	18	150
RFP-8Fx300/2	8	1	2	0,25	5,5	13,5	18	300
RFP-8Fx300/3	8	1	3	0,25	5,5	13,5	18	300
RFP-8Fx300/4	8	1	4	0,25	5,5	13,5	18	300
RFP-8Fx450/2	8	1	2	0,25	5,5	13,5	18	450
RFP-8Fx450/3	8	1	3	0,25	5,5	13,5	18	450
RFP-8Fx450/4	8	1	4	0,25	5,5	13,5	18	450
RFP-8Fx600/2	8	1	2	0,25	5,5	13,5	18	600
RFP-8Fx600/3	8	1	3	0,25	5,5	13,5	18	600
RFP-8Fx600/4	8	1	4	0,25	5,5	13,5	18	600
RFP-10Fx150/2,5	10	1	2,5	0,25	7	16	22,5	150
RFP-10Fx150/3	10	1	3	0,25	7	16	22,5	150
RFP-10Fx150/4	10	1	4	0,25	7	16	22,5	150
RFP-10Fx150/5	10	1	5	0,25	7	16	22,5	150
RFP-10Fx300/2,5	10	1	2,5	0,25	7	16	22,5	300
RFP-10Fx300/3	10	1	3	0,25	7	16	22,5	300
RFP-10Fx300/4	10	1	4	0,25	7	16	22,5	300
RFP-10Fx300/5	10	1	5	0,25	7	16	22,5	300
RFP-10Fx450/2,5	10	1	2,5	0,25	7	16	22,5	450
RFP-10Fx450/3	10	1	3	0,25	7	16	22,5	450
RFP-10Fx450/4	10	1	4	0,25	7	16	22,5	450
RFP-10Fx450/5	10	1	5	0,25	7	16	22,5	450
RFP-10Fx600/2,5	10	1	2,5	0,25	7	16	22,5	600
RFP-10Fx600/3	10	1	3	0,25	7	16	22,5	600
RFP-10Fx600/4	10	1	4	0,25	7	16	22,5	600
RFP-10Fx600/5	10	1	5	0,25	7	16	22,5	600
RFP-12Fx150	12	1	6	0,5	8	17	24	150
RFP-12Fx300	12	1	6	0,5	8	17	24	300
RFP-12Fx450	12	1	6	0,5	8	17	24	450
RFP-12Fx600	12	1	6	0,5	8	17	24	600
RFP-14Fx150	14	1	7	0,5	10	17,5	24,5	150
RFP-14Fx300	14	1	7	0,5	10	17,5	24,5	300
RFP-14Fx450	14	1	7	0,5	10	17,5	24,5	450
RFP-14Fx600	14	1	7	0,5	10	17,5	24,5	600
RFP-16Fx150	16	1,2	8	0,5	12	19	27,5	150
RFP-16Fx300	16	1,2	8	0,5	12	19	27,5	300
RFP-16Fx450	16	1,2	8	0,5	12	19	27,5	450
RFP-16Fx600	16	1,2	8	0,5	12	19	27,5	600
RFP-20Fx150	20	1,2	12	1	14	20	29,5	150
RFP-20Fx300	20	1,2	12	1	14	20	29,5	300
RFP-20Fx450	20	1,2	12	1	14	20	29,5	450
RFP-20Fx600	20	1,2	12	1	14	20	29,5	600
RFP-25Fx150	25	1,2	15	1	16	20,5	33,5	150
RFP-25Fx300	25	1,2	15	1	16	20,5	33,5	300
RFP-25Fx450	25	1,2	15	1	16	20,5	33,5	450
RFP-25Fx600	25	1,2	15	1	16	20,5	33,5	600

voir l'animation

Voir la fiche technique

matière des joints toriques

Êtes-vous intéressé?

Appelez
+39.030.2120868

Demander des
informations

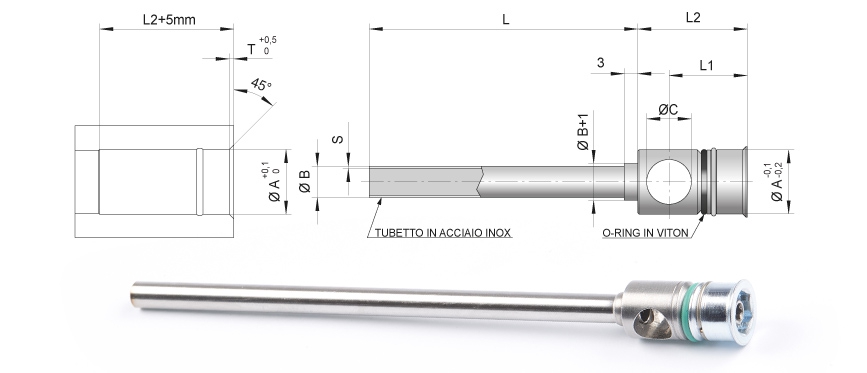

Série "STANDARD"

Les refroidisseurs à fontaine en parallèle utilisent la technologie de "montage et démontage rapide", ce qui simplifie et accélère l'usinage du logement ainsi que la mise en place où l'extraction pendant les opérations de maintenance des circuits de refroidissement du moule.
La géométrie du puit de refroidissement permet d'alimenter en parallèle plusieurs circuits et composant de manière à garantir une température uniforme du liquide réfrigérant.
Grâce à une large gamme dimensionnelle de tubes, vous trouverez la solution standard idéale pour votre moule.
Les refroidisseurs à fontaine "série standard" sont conseillés lorsque les conditions du forage ne respectent pas la tolérance dimensionnelle requise (0/+0,1) ou la qualité de l'état de surface nécessaire pour une étanchéité correcte.

COD.	A	T	B	S	C	L1	L2	L
RFP-8x150/2	8,5	1	2	0,25	5,5	13,5	18	150
RFP-8x150/3	8,5	1	3	0,25	5,5	13,5	18	150
RFP-8x150/4	8,5	1	4	0,25	5,5	13,5	18	150
RFP-8x300/2	8,5	1	2	0,25	5,5	13,5	18	300
RFP-8x300/3	8,5	1	3	0,25	5,5	13,5	18	300
RFP-8x300/4	8,5	1	4	0,25	5,5	13,5	18	300
RFP-8x450/2	8,5	1	2	0,25	5,5	13,5	18	450
RFP-8x450/3	8,5	1	3	0,25	5,5	13,5	18	450
RFP-8x450/4	8,5	1	4	0,25	5,5	13,5	18	450
RFP-8x600/2	8,5	1	2	0,25	5,5	13,5	18	600
RFP-8x600/3	8,5	1	3	0,25	5,5	13,5	18	600
RFP-8x600/4	8,5	1	4	0,25	5,5	13,5	18	600
RFP-10x150/2,5	10,5	1	2,5	0,25	7	16	22,5	150
RFP-10x150/3	10,5	1	3	0,25	7	16	22,5	150
RFP-10x150/4	10,5	1	4	0,25	7	16	22,5	150
RFP-10x150/5	10,5	1	5	0,25	7	16	22,5	150
RFP-10x300/2,5	10,5	1	2,5	0,25	7	16	22,5	300
RFP-10x300/3	10,5	1	3	0,25	7	16	22,5	300
RFP-10x300/4	10,5	1	4	0,25	7	16	22,5	300
RFP-10x300/5	10,5	1	5	0,25	7	16	22,5	300
RFP-10x450/2,5	10,5	1	2,5	0,25	7	16	22,5	450
RFP-10x450/3	10,5	1	3	0,25	7	16	22,5	450
RFP-10x450/4	10,5	1	4	0,25	7	16	22,5	450
RFP-10x450/5	10,5	1	5	0,25	7	16	22,5	450
RFP-10x600/2,5	10,5	1	2,5	0,25	7	16	22,5	600
RFP-10x600/3	10,5	1	3	0,25	7	16	22,5	600
RFP-10x600/4	10,5	1	4	0,25	7	16	22,5	600
RFP-10x600/5	10,5	1	5	0,25	7	16	22,5	600
RFP-12x150	12,5	1	6	0,5	8	17	24	150
RFP-12x300	12,5	1	6	0,5	8	17	24	300
RFP-12x450	12,5	1	6	0,5	8	17	24	450
RFP-12x600	12,5	1	6	0,5	8	17	24	600
RFP-14x150	14,5	1	7	0,5	10	17,5	24,5	150
RFP-14x300	14,5	1	7	0,5	10	17,5	24,5	300
RFP-14x450	14,5	1	7	0,5	10	17,5	24,5	450
RFP-14x600	14,5	1	7	0,5	10	17,5	24,5	600
