Bouchons externes
Série "F"

Les bouchons externes utilisent la technologie de "montage et démontage rapide", ce qui simplifie et accélère l'usinage du logement ainsi que la mise en place où l'extraction pendant les opérations de maintenance des circuits de refroidissement du moule.
La tenue en pression est garantie jusqu'à 100 bars, l'étanchéité est assurée par un joint torique en FKM.
D'autres alternatives sont disponibles pour des applications dont le FKM ne serait pas adapté.
Les bouchons externes série "F" sont conseillé lorsque les conditions du forage respectent la tolérance dimensionnelle requise (0/+ 0,1) et la qualité de l'état de surface nécessaire pour une étanchéité correcte.

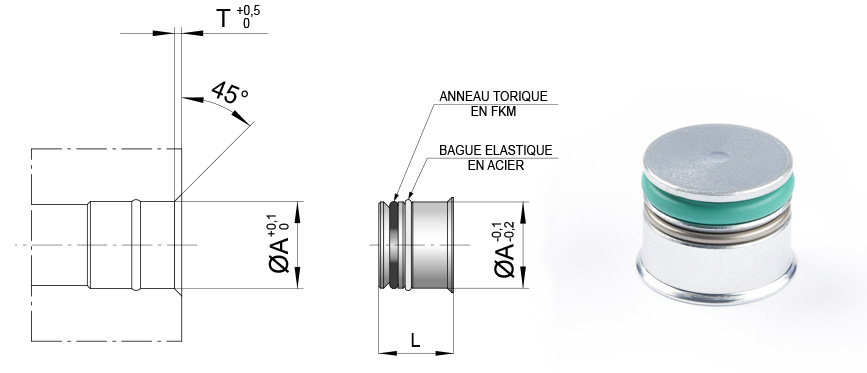

Bouchons externes - Série F
COD.A
T
L
CADENAS
TR-5F50,77CADENAS
TR-6F60,77,5CADENAS
TR-8F819CADENAS
TR-10F10112,5CADENAS
TR-11F11112,5CADENAS
TR-11,5F11,5112,5CADENAS
TR-12F12112,5CADENAS
TR-14F14112,5CADENAS
TR-15F151,213CADENAS
TR-16F161,213CADENAS
TR-18F181,213CADENAS
TR-19F191,213CADENAS
TR-20F201,213CADENAS
TR-25F251,213CADENAS
Série "STANDARD"

Les bouchons externes utilisent la technologie de "montage et démontage rapide", ce qui simplifie et accélère l'usinage du logement ainsi que la mise en place où l'extraction pendant les opérations de maintenance des circuits de refroidissement du moule.
La tenue en pression est garantie jusqu'à 100 bars, l'étanchéité est assurée par un joint torique en FKM.
D'autres alternatives sont disponibles pour des applications dont le FKM ne serait pas adapté.
Les bouchons externes série "standard" sont conseillé lorsque les conditions du forage ne respectent pas la tolérance dimensionnelle requise (0/+ 0,1) ou la qualité de l'état de surface nécessaire pour une étanchéité correcte.

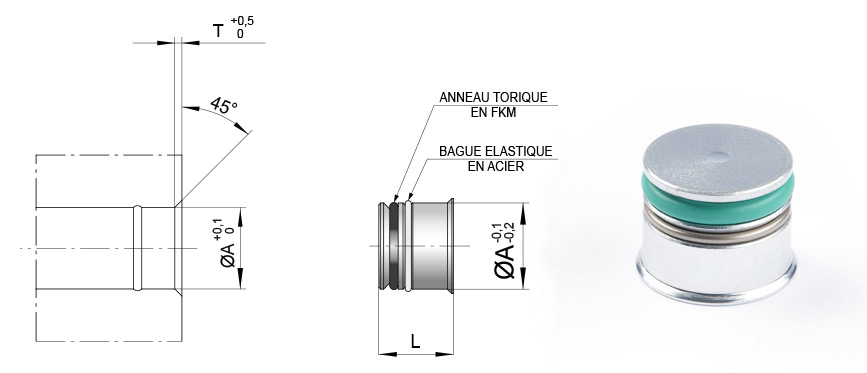

Bouchons externes - Série STANDARD
COD.A
T
L
CADENAS
TR-66,50,77,5CADENAS
TR-88,519CADENAS
TR-1010,5112,5CADENAS
TR-1212,5112,5CADENAS
TR-1414,5112,5CADENAS
