Refroidisseurs à lame
Série "F"

Les refroidisseurs à lame utilisent la technologie de "montage et démontage rapide", ce qui simplifie et accélère l'usinage du logement ainsi que la mise en place où l'extraction pendant les opérations de maintenance des circuits de refroidissement du moule.
Les refroidisseurs à lame sont disponibles dans une large gamme de diamètres et de longueurs et sont facilement adaptables aux applications spécifiques garantissant la meilleure solution standard pour votre moule.
Les refroidisseurs à lame "série F" sont conseillés lorsque les conditions du forage respectent la tolérance dimensionnelle requise (0/+ 0,1) et la qualité de l'état de surface nécessaire pour une étanchéité correcte.

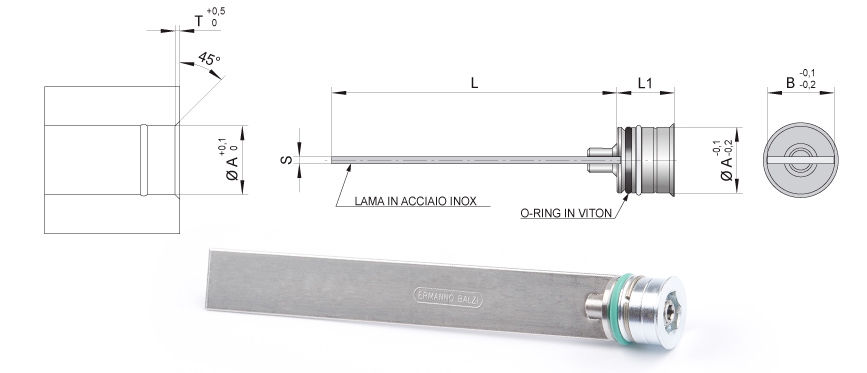

Refroidisseurs à lame - Série F
COD.A
B
T
S
L1
L
CADENAS
RL-6Fx100660,717,5100CADENAS
RL-6Fx200660,717,5200CADENAS
RL-6Fx300660,717,5300CADENAS
RL-8Fx10088119,5100CADENAS
RL-8Fx20088119,5200CADENAS
RL-8Fx30088119,5300CADENAS
RL-10Fx10010101112,5100CADENAS
RL-10Fx20010101112,5200CADENAS
RL-10Fx30010101112,5300CADENAS
RL-12Fx10012121112,5100CADENAS
RL-12Fx20012121112,5200CADENAS
RL-12Fx30012121112,5300CADENAS
RL-14Fx10014141112,5100CADENAS
RL-14Fx20014141112,5200CADENAS
RL-14Fx30014141112,5300CADENAS
RL-15Fx15015151,2114150CADENAS
RL-15Fx30015151,2114300CADENAS
RL-15Fx45015151,2114450CADENAS
RL-15Fx60015151,2114600CADENAS
RL-16Fx150P1615,51,2114150CADENAS
RL-16Fx300P1615,51,2114300CADENAS
RL-16Fx450P1615,51,2114450CADENAS
RL-16Fx600P1615,51,2114600CADENAS
RL-16Fx150G16161,2114150CADENAS
RL-16Fx300G16161,2114300CADENAS
RL-16Fx450G16161,2114450CADENAS
RL-16Fx600G16161,2114600CADENAS
RL-19Fx15019191,2114150CADENAS
RL-19Fx30019191,2114300CADENAS
RL-19Fx45019191,2114450CADENAS
RL-19Fx60019191,2114600CADENAS
RL-20Fx150P2019,51,2114150CADENAS
RL-20Fx300P2019,51,2114300CADENAS
RL-20Fx450P2019,51,2114450CADENAS
RL-20Fx600P2019,51,2114600CADENAS
RL-20Fx150G20201,2114150CADENAS
RL-20Fx300G20201,2114300CADENAS
RL-20Fx450G20201,2114450CADENAS
RL-20Fx600G20201,2114600CADENAS
RL-25Fx150P2524,51,2114150CADENAS
RL-25Fx300P2524,51,2114300CADENAS
RL-25Fx450P2524,51,2114450CADENAS
RL-25Fx600P2524,51,2114600CADENAS
RL-25Fx150G25251,2114150CADENAS
RL-25Fx300G25251,2114300CADENAS
RL-25Fx450G25251,2114450CADENAS
RL-25Fx600G25251,2114600CADENAS
RL-30Fx15030301,2114150CADENAS
RL-30Fx30030301,2114300CADENAS
RL-30Fx45030301,2114450CADENAS
RL-30Fx60030301,2114600CADENAS
Série "STANDARD"

Les refroidisseurs à lame utilisent la technologie de "montage et démontage rapide", ce qui simplifie et accélère l'usinage du logement ainsi que la mise en place où l'extraction pendant les opérations de maintenance des circuits de refroidissement du moule.
Les refroidisseurs à lame sont disponibles dans une large gamme de diamètres et de longueurs et sont facilement adaptables aux applications spécifiques garantissant la meilleure solution standard pour votre moule.
Les refroidisseurs à lame "série standard" sont conseillés lorsque les conditions du forage ne respectent pas la tolérance dimensionnelle requise (0/+ 0,1) ou la qualité de l'état de surface nécessaire pour une étanchéité correcte.

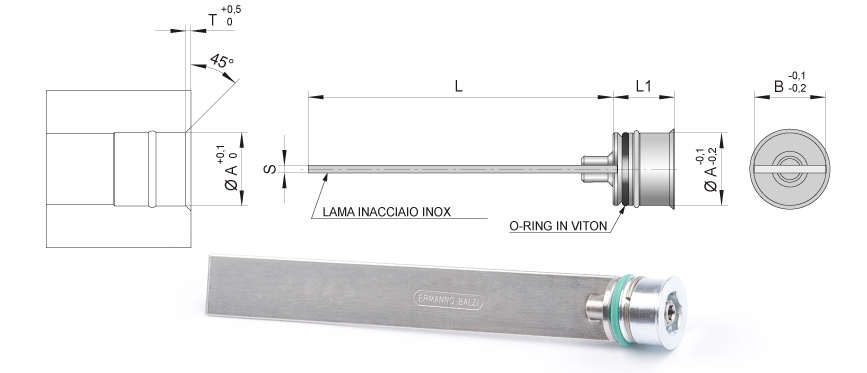

Refroidisseurs à lame - Série STANDARD
COD.A
T
S
B
L1
L
CADENAS
RL-6x1006,50,7167,5100CADENAS
RL-6x2006,50,7167,5200CADENAS
RL-6x3006,50,7167,5300CADENAS
RL-8x1008,51189,5100CADENAS
RL-8x2008,51189,5200CADENAS
RL-8x3008,51189,5300CADENAS
RL-10x10010,5111012,5100CADENAS
RL-10x20010,5111012,5200CADENAS
RL-10x30010,5111012,5300CADENAS
RL-12x10012,5111212,5100CADENAS
RL-12x20012,5111212,5200CADENAS
RL-12x30012,5111212,5300CADENAS
RL-14x10014,5111412,5100CADENAS
RL-14x20014,5111412,5200CADENAS
RL-14x30014,5111412,5300CADENAS
