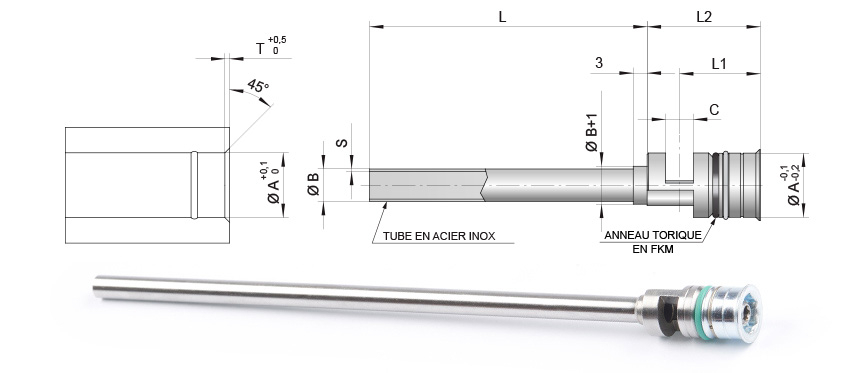

Les refroidisseurs à fontaine en série utilisent la technologie de "montage et démontage rapide", ce qui simplifie et accélère l'usinage du logement ainsi que la mise en place où l'extraction pendant les opérations de maintenance des circuits de refroidissement du moule.
La géométrie du puit de refroidissement permet d'avoir une unique entrée et sortie pour le circuit réfrigérant.
Grâce à une large gamme dimensionnelle de tubes, vous trouverez la solution standard idéale pour votre moule.
Les refroidisseurs à fontaine "série F" sont conseillés lorsque les conditions du forage respectent la tolérance dimensionnelle requise (0/+ 0,1) et la qualité de l'état de surface nécessaire pour une étanchéité correcte.
| COD. | A | T | B | S | C | L1 | L2 | L |  |
|---|---|---|---|---|---|---|---|---|---|
| RF-6Fx150/2 | 6 | 0,7 | 2 | 0,25 | 4 | 12,5 | 17,5 | 150 |  |
| RF-6Fx150/3 | 6 | 0,7 | 3 | 0,25 | 4 | 12,5 | 17,5 | 150 | |
| RF-6Fx300/2 | 6 | 0,7 | 2 | 0,25 | 4 | 12,5 | 17,5 | 300 | |
| RF-6Fx300/3 | 6 | 0,7 | 3 | 0,25 | 4 | 12,5 | 17,5 | 300 | |
| RF-6Fx450/2 | 6 | 0,7 | 2 | 0,25 | 4 | 12,5 | 17,5 | 450 | |
| RF-6Fx450/3 | 6 | 0,7 | 3 | 0,25 | 4 | 12,5 | 17,5 | 450 | |
| RF-6Fx600/2 | 6 | 0,7 | 2 | 0,25 | 4 | 12,5 | 17,5 | 600 | |
| RF-6Fx600/3 | 6 | 0,7 | 3 | 0,25 | 4 | 12,5 | 17,5 | 600 | |
| RF-8Fx150/2 | 8 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 150 | |
| RF-8Fx150/3 | 8 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 150 | |
| RF-8Fx150/4 | 8 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 150 | |
| RF-8Fx300/2 | 8 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 300 | |
| RF-8Fx300/3 | 8 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 300 | |
| RF-8Fx300/4 | 8 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 300 | |
| RF-8Fx450/2 | 8 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 450 | |
| RF-8Fx450/3 | 8 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 450 | |
| RF-8Fx450/4 | 8 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 450 | |
| RF-8Fx600/2 | 8 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 600 | |
| RF-8Fx600/3 | 8 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 600 | |
| RF-8Fx600/4 | 8 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 600 | |
| RF-10Fx150/2,5 | 10 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10Fx150/3 | 10 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10Fx150/4 | 10 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10Fx150/5 | 10 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10Fx300/2,5 | 10 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10Fx300/3 | 10 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10Fx300/4 | 10 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10Fx300/5 | 10 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10Fx450/2,5 | 10 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10Fx450/3 | 10 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10Fx450/4 | 10 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10Fx450/5 | 10 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10Fx600/2,5 | 10 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-10Fx600/3 | 10 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-10Fx600/4 | 10 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-10Fx600/5 | 10 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-12Fx150 | 12 | 1 | 6 | 0,5 | 5 | 17 | 24 | 150 | |
| RF-12Fx300 | 12 | 1 | 6 | 0,5 | 5 | 17 | 24 | 300 | |
| RF-12Fx450 | 12 | 1 | 6 | 0,5 | 5 | 17 | 24 | 450 | |
| RF-12Fx600 | 12 | 1 | 6 | 0,5 | 5 | 17 | 24 | 600 | |
| RF-14Fx150 | 14 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 150 | |
| RF-14Fx300 | 14 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 300 | |
| RF-14Fx450 | 14 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 450 | |
| RF-14Fx600 | 14 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 600 | |
| RF-16Fx150 | 16 | 1,2 | 8 | 0,5 | 8 | 19 | 27,5 | 150 | |
| RF-16Fx300 | 16 | 1,2 | 8 | 0,5 | 8 | 19 | 27,5 | 300 | |
| RF-16Fx450 | 16 | 1,2 | 8 | 0,5 | 8 | 19 | 27,5 | 450 | |
| RF-16Fx600 | 16 | 1,2 | 8 | 0,5 | 8 | 19 | 27,5 | 600 | |
| RF-20Fx150 | 20 | 1,2 | 12 | 1 | 10 | 20 | 29,5 | 150 | |
| RF-20Fx300 | 20 | 1,2 | 12 | 1 | 10 | 20 | 29,5 | 300 | |
| RF-20Fx450 | 20 | 1,2 | 12 | 1 | 10 | 20 | 29,5 | 450 | |
| RF-20Fx600 | 20 | 1,2 | 12 | 1 | 10 | 20 | 29,5 | 600 | |
| RF-25Fx150 | 25 | 1,2 | 15 | 1 | 12 | 22,5 | 33,5 | 150 | |
| RF-25Fx300 | 25 | 1,2 | 15 | 1 | 12 | 22,5 | 33,5 | 300 | |
| RF-25Fx450 | 25 | 1,2 | 15 | 1 | 12 | 22,5 | 33,5 | 450 | |
| RF-25Fx600 | 25 | 1,2 | 15 | 1 | 12 | 22,5 | 33,5 | 600 | |

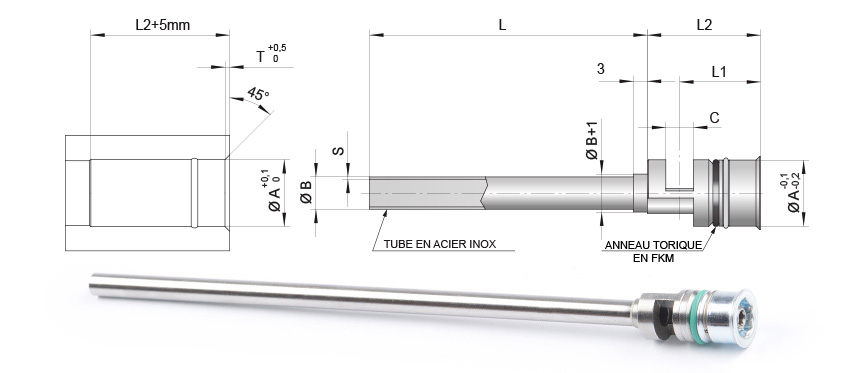

Les refroidisseurs à fontaine en parallèle utilisent la technologie de "montage et démontage rapide", ce qui simplifie et accélère l'usinage du logement ainsi que la mise en place où l'extraction pendant les opérations de maintenance des circuits de refroidissement du moule.
La géométrie du puit de refroidissement permet d'avoir une unique entrée et sortie pour le circuit réfrigérant.
Grâce à une large gamme dimensionnelle de tubes, vous trouverez la solution standard idéale pour votre moule.
Les refroidisseurs à fontaine "série standard" sont conseillés lorsque les conditions du forage ne respectent pas la tolérance dimensionnelle requise (0/+ 0,1) ou la qualité de l'état de surface nécessaire pour une étanchéité correcte.
| COD. | A | T | B | S | C | L1 | L2 | L | |
|---|---|---|---|---|---|---|---|---|---|
| RF-8x150/2 | 8,5 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 150 | |
| RF-8x150/3 | 8,5 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 150 | |
| RF-8x150/4 | 8,5 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 150 | |
| RF-8x300/2 | 8,5 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 300 | |
| RF-8x300/3 | 8,5 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 300 | |
| RF-8x300/4 | 8,5 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 300 | |
| RF-8x450/2 | 8,5 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 450 | |
| RF-8x450/3 | 8,5 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 450 | |
| RF-8x450/4 | 8,5 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 450 | |
| RF-8x600/2 | 8,5 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 600 | |
| RF-8x600/3 | 8,5 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 600 | |
| RF-8x600/4 | 8,5 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 600 | |
| RF-10x150/2,5 | 10,5 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10x150/3 | 10,5 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10x150/4 | 10,5 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10x150/5 | 10,5 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10x300/2,5 | 10,5 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10x300/3 | 10,5 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10x300/4 | 10,5 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10x300/5 | 10,5 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10x450/2,5 | 10,5 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10x450/3 | 10,5 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10x450/4 | 10,5 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10x450/5 | 10,5 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10x600/2,5 | 10,5 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-10x600/3 | 10,5 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-10x600/4 | 10,5 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-10x600/5 | 10,5 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-12x150 | 12,5 | 1 | 6 | 0,5 | 5 | 17 | 24 | 150 | |
| RF-12x300 | 12,5 | 1 | 6 | 0,5 | 5 | 17 | 24 | 300 | |
| RF-12x450 | 12,5 | 1 | 6 | 0,5 | 5 | 17 | 24 | 450 | |
| RF-12x600 | 12,5 | 1 | 6 | 0,5 | 5 | 17 | 24 | 600 | |
| RF-14x150 | 14,5 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 150 | |
| RF-14x300 | 14,5 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 300 | |
| RF-14x450 | 14,5 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 450 | |
| RF-14x600 | 14,5 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 600 | |
