AnglePro 是一种机械解决方案，能够以显著减少的抽芯行程来提取倒扣，相比传统系统更具优势。该结果是通过链条滑动系统实现的，从垂直推动抽芯板开始，使得抽芯杆能够在高达35°的角度内移动。

考虑到传统单杆系统通常使用的最大抽芯角度为12°，双杆系统可达18°，而AnglePro的35°角度设计可以显著减少抽芯行程，从而降低模具高度，并减少固定部件与可移动部件之间的开启距离，方便模塑件的顶出。

由于模具高度通常是选择注塑机（IMM）的关键因素，AnglePro 使得可以选择较小的注塑机，从而降低模塑件的生产成本。

此外，AnglePro 还可以在保持顶出板固定系统
变的情况下，以高达35°的延迟和提前角度提取倒扣，该固定系统提供的座位类似于顶针。延迟和提前角度的调整只需通过倾斜链节来实现，每度间隔无需对外部系统进行任何修改。

通过 Ermanno Balzi 网站上提供的 3D 配置器，可以轻松确定最适合特定应用的 AnglePro 型号，并以所需格式下载其 3D 模型。

STEP 1

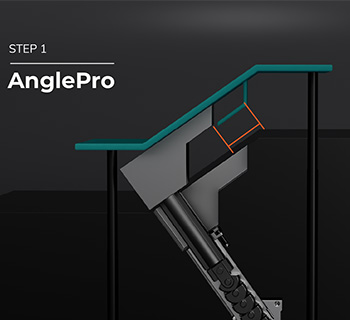

Enter the "R" dimension of the undercut to be removed, including the required gap.

STEP 2

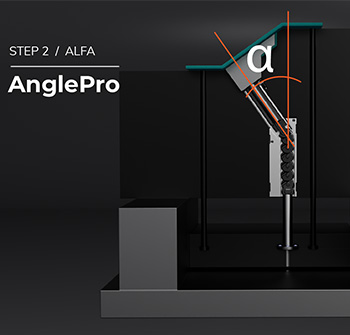

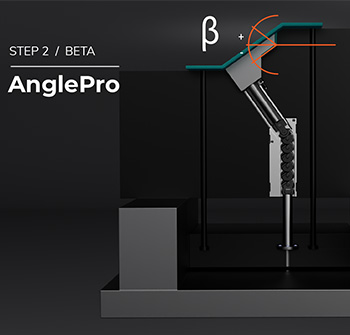

Enter the rod angle α and the advance or delay angle β.
Note: if β is positive, α + β ≤ 35°.

Rod angle α:

Advance or delay angle β:

STEP 3

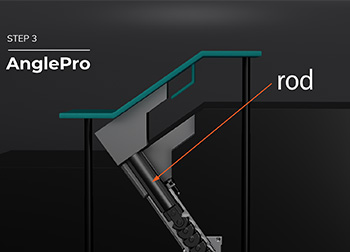

Enter the rod diameter.
