串联导流
F系列

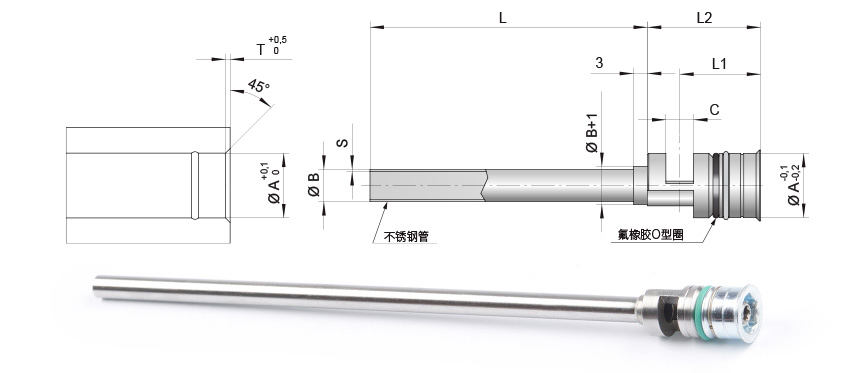

串联导流基于快速插入拔出技术，使安装过程简化了，并且加速了模具冷却配件的安装和拆卸过程。
导流被设计成只允许传热介质进出口使用同一钻孔。鉴于尺寸选择范围广，你可以找到适合自己应用的标准解决方案。
在冷却通道满足公差要求（0/+ 0.1 毫米）且表面质量足以保证O型圈密封性的情况下，我们建议使用F系列的导流管。

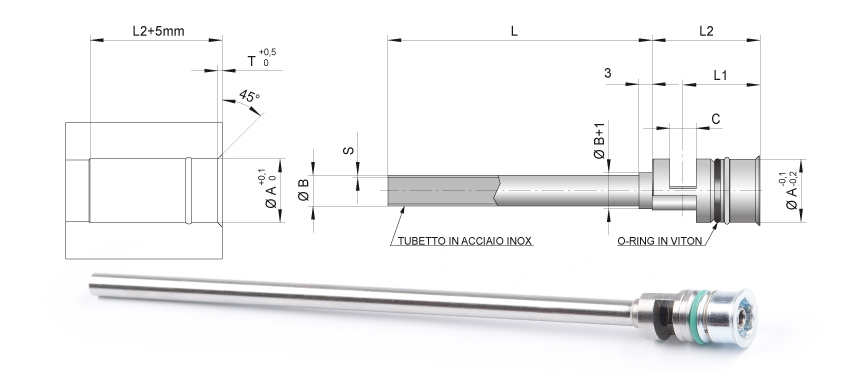

| COD. | A | T | B | S | C | L1 | L2 | L |  |
|---|---|---|---|---|---|---|---|---|---|
| RF-6Fx150/2 | 6 | 0,7 | 2 | 0,25 | 4 | 12,5 | 17,5 | 150 |  |
| RF-6Fx150/3 | 6 | 0,7 | 3 | 0,25 | 4 | 12,5 | 17,5 | 150 | |
| RF-6Fx300/2 | 6 | 0,7 | 2 | 0,25 | 4 | 12,5 | 17,5 | 300 | |
| RF-6Fx300/3 | 6 | 0,7 | 3 | 0,25 | 4 | 12,5 | 17,5 | 300 | |
| RF-6Fx450/2 | 6 | 0,7 | 2 | 0,25 | 4 | 12,5 | 17,5 | 450 | |
| RF-6Fx450/3 | 6 | 0,7 | 3 | 0,25 | 4 | 12,5 | 17,5 | 450 | |
| RF-6Fx600/2 | 6 | 0,7 | 2 | 0,25 | 4 | 12,5 | 17,5 | 600 | |
| RF-6Fx600/3 | 6 | 0,7 | 3 | 0,25 | 4 | 12,5 | 17,5 | 600 | |
| RF-8Fx150/2 | 8 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 150 | |
| RF-8Fx150/3 | 8 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 150 | |
| RF-8Fx150/4 | 8 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 150 | |
| RF-8Fx300/2 | 8 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 300 | |
| RF-8Fx300/3 | 8 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 300 | |
| RF-8Fx300/4 | 8 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 300 | |
| RF-8Fx450/2 | 8 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 450 | |
| RF-8Fx450/3 | 8 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 450 | |
| RF-8Fx450/4 | 8 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 450 | |
| RF-8Fx600/2 | 8 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 600 | |
| RF-8Fx600/3 | 8 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 600 | |
| RF-8Fx600/4 | 8 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 600 | |
| RF-10Fx150/2,5 | 10 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10Fx150/3 | 10 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10Fx150/4 | 10 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10Fx150/5 | 10 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10Fx300/2,5 | 10 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10Fx300/3 | 10 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10Fx300/4 | 10 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10Fx300/5 | 10 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10Fx450/2,5 | 10 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10Fx450/3 | 10 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10Fx450/4 | 10 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10Fx450/5 | 10 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10Fx600/2,5 | 10 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-10Fx600/3 | 10 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-10Fx600/4 | 10 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-10Fx600/5 | 10 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-12Fx150 | 12 | 1 | 6 | 0,5 | 5 | 17 | 24 | 150 | |
| RF-12Fx300 | 12 | 1 | 6 | 0,5 | 5 | 17 | 24 | 300 | |
| RF-12Fx450 | 12 | 1 | 6 | 0,5 | 5 | 17 | 24 | 450 | |
| RF-12Fx600 | 12 | 1 | 6 | 0,5 | 5 | 17 | 24 | 600 | |
| RF-14Fx150 | 14 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 150 | |
| RF-14Fx300 | 14 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 300 | |
| RF-14Fx450 | 14 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 450 | |
| RF-14Fx600 | 14 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 600 | |
| RF-16Fx150 | 16 | 1,2 | 8 | 0,5 | 8 | 19 | 27,5 | 150 | |
| RF-16Fx300 | 16 | 1,2 | 8 | 0,5 | 8 | 19 | 27,5 | 300 | |
| RF-16Fx450 | 16 | 1,2 | 8 | 0,5 | 8 | 19 | 27,5 | 450 | |
| RF-16Fx600 | 16 | 1,2 | 8 | 0,5 | 8 | 19 | 27,5 | 600 | |
| RF-20Fx150 | 20 | 1,2 | 12 | 1 | 10 | 20 | 29,5 | 150 | |
| RF-20Fx300 | 20 | 1,2 | 12 | 1 | 10 | 20 | 29,5 | 300 | |
| RF-20Fx450 | 20 | 1,2 | 12 | 1 | 10 | 20 | 29,5 | 450 | |
| RF-20Fx600 | 20 | 1,2 | 12 | 1 | 10 | 20 | 29,5 | 600 | |
| RF-25Fx150 | 25 | 1,2 | 15 | 1 | 12 | 22,5 | 33,5 | 150 | |
| RF-25Fx300 | 25 | 1,2 | 15 | 1 | 12 | 22,5 | 33,5 | 300 | |
| RF-25Fx450 | 25 | 1,2 | 15 | 1 | 12 | 22,5 | 33,5 | 450 | |
| RF-25Fx600 | 25 | 1,2 | 15 | 1 | 12 | 22,5 | 33,5 | 600 | |

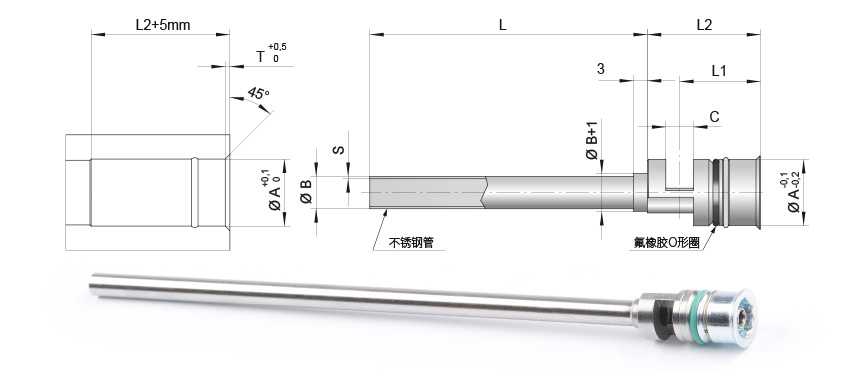

标准系列
串联导流管基于快速插入拔出技术，使安装过程简化了，并且加速了模具冷却配件的安装和拆卸过程。
导流管被设计成只允许传热介质进出口使用同一钻孔。鉴于尺寸选择范围广，你可以找到适合自己应用的标准解决方案。
在冷却通道无法满足公差要求（0/+ 0.1 毫米），或表面质量无法保证O型圈密封性的情况下，我们建议使用标准系列的导流管。
| COD. | A | T | B | S | C | L1 | L2 | L | |
|---|---|---|---|---|---|---|---|---|---|
| RF-8x150/2 | 8,5 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 150 | |
| RF-8x150/3 | 8,5 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 150 | |
| RF-8x150/4 | 8,5 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 150 | |
| RF-8x300/2 | 8,5 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 300 | |
| RF-8x300/3 | 8,5 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 300 | |
| RF-8x300/4 | 8,5 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 300 | |
| RF-8x450/2 | 8,5 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 450 | |
| RF-8x450/3 | 8,5 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 450 | |
| RF-8x450/4 | 8,5 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 450 | |
| RF-8x600/2 | 8,5 | 1 | 2 | 0,25 | 4 | 13,5 | 18 | 600 | |
| RF-8x600/3 | 8,5 | 1 | 3 | 0,25 | 4 | 13,5 | 18 | 600 | |
| RF-8x600/4 | 8,5 | 1 | 4 | 0,25 | 4 | 13,5 | 18 | 600 | |
| RF-10x150/2,5 | 10,5 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10x150/3 | 10,5 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10x150/4 | 10,5 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10x150/5 | 10,5 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 150 | |
| RF-10x300/2,5 | 10,5 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10x300/3 | 10,5 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10x300/4 | 10,5 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10x300/5 | 10,5 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 300 | |
| RF-10x450/2,5 | 10,5 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10x450/3 | 10,5 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10x450/4 | 10,5 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10x450/5 | 10,5 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 450 | |
| RF-10x600/2,5 | 10,5 | 1 | 2,5 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-10x600/3 | 10,5 | 1 | 3 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-10x600/4 | 10,5 | 1 | 4 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-10x600/5 | 10,5 | 1 | 5 | 0,25 | 5 | 16 | 22,5 | 600 | |
| RF-12x150 | 12,5 | 1 | 6 | 0,5 | 5 | 17 | 24 | 150 | |
| RF-12x300 | 12,5 | 1 | 6 | 0,5 | 5 | 17 | 24 | 300 | |
| RF-12x450 | 12,5 | 1 | 6 | 0,5 | 5 | 17 | 24 | 450 | |
| RF-12x600 | 12,5 | 1 | 6 | 0,5 | 5 | 17 | 24 | 600 | |
| RF-14x150 | 14,5 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 150 | |
| RF-14x300 | 14,5 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 300 | |
| RF-14x450 | 14,5 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 450 | |
| RF-14x600 | 14,5 | 1 | 7 | 0,5 | 6 | 17,5 | 24,5 | 600 | |
