模具零件与组件
二次顶出

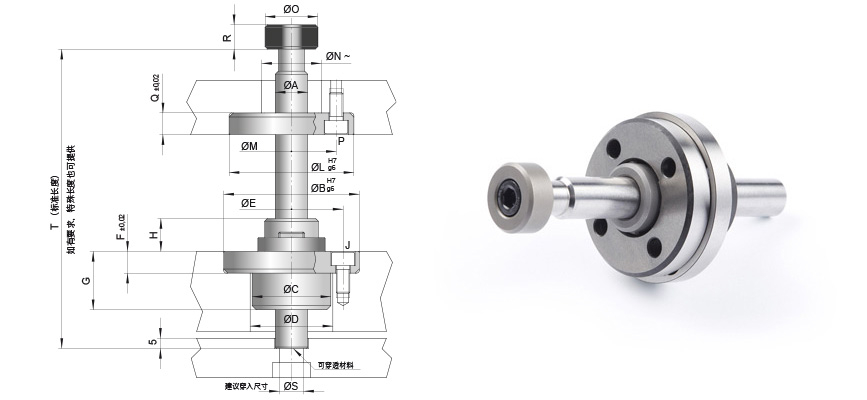

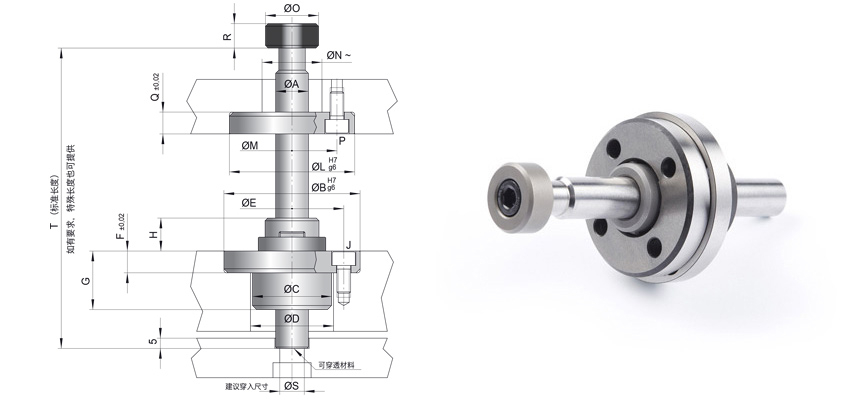

二次顶出AS机械式连接了两个模板，允许二次顶出测序。AS系统保证了需要改动的模板的简易支座加工以及冲程设置。AS 技术允许应用于具有较高生产率工具的可靠应用程序中。
| COD. | A | B | C | D | E | F | G | H | J | L | M | N | O | P | Q | R | S | T |  | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AS-12L | 12 | 50 | 29 | 29,5 | 38 | 8 | 21,5 | 12 | M5-n°4 | 46 | 33 | 22 | 19,5 | M5-n°4 | 8 | 9 | M8 | 200 |  | - |
| AS-12X400 | 12 | 50 | 29 | 29,5 | 38 | 8 | 21,5 | 12 | M5-n°4 | 46 | 33 | 22 | 19,5 | M5-n°4 | 8 | 9 | M8 | 400 | - | |
| AS-16L | 16 | 70 | 41 | 41,5 | 52 | 13 | 28 | 17 | M8-n°4 | 70 | 52 | 33 | 29 | M8-n°4 | 13 | 12 | M10 | 200 | | - |
| AS-16X500 | 16 | 70 | 41 | 41,5 | 52 | 13 | 28 | 17 | M8-n°4 | 70 | 52 | 33 | 29 | M8-n°4 | 13 | 12 | M10 | 500 | - | |
| AS-25L | 25 | 88 | 58 | 58,5 | 70 | 20 | 36 | 31 | M8-n°6 | 88 | 70 | 46 | 38 | M8-n°4 | 20 | 20 | M12 | 200 | - | |
| AS-25X400 | 25 | 88 | 58 | 58,5 | 70 | 20 | 36 | 31 | M8-n°6 | 88 | 70 | 46 | 38 | M8-n°4 | 20 | 20 | M12 | 400 | - | |
| AS-32 | 32 | 125 | 82 | 82,5 | 101 | 25 | 50 | 38,5 | M10-n°6 | 125 | 101 | 50 | 45 | M10-n°6 | 25 | 25 | M16 | 500 | | - |
