模具零件与组件
顶出支架

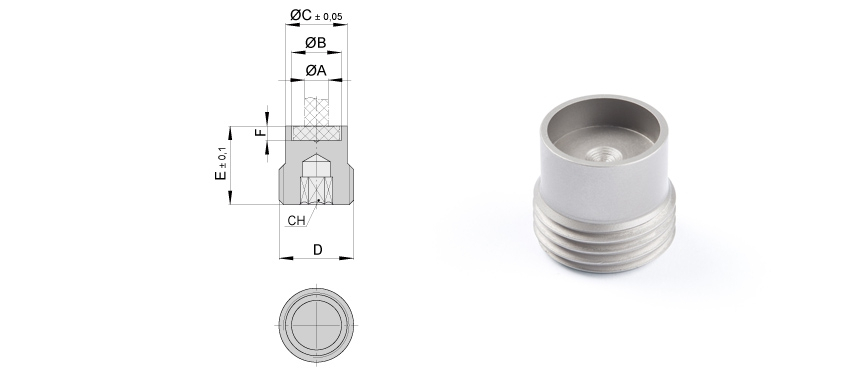

顶出支架是一种简单安全的系统，将顶出销安置于模具板或顶出板中。该解决方案大大降低了加工时间。其几何形状避免了由顶出顶部锁定而导致的潜在故障。顶出支架还可以用于顶出防扭锁系统和含有顶出设备应用的轴向孔。
| COD. | A | B | C | D | E | F | G | CH |  |
|---|---|---|---|---|---|---|---|---|---|
| PE-2 | 2 | 4,6 | 8,3 | M10 | 14 | 2,1 | 4,1 | 4 |  |
| PE-2,5 | 2,5 | 5,6 | 8,3 | M10 | 14 | 2,1 | 5,1 | 4 | |
| PE-3 | 3 | 6,6 | 8,3 | M10 | 14 | 3,1 | 6,1 | 4 | |
| PE-3,5 | 3,5 | 7,7 | 9,7 | M12 | 14 | 3,1 | 7,1 | 4 | |
| PE-4 | 4 | 8,7 | 11,2 | M14 | 16 | 3,1 | 8,1 | 5 | |
| PE-5 | 5 | 10,7 | 13,2 | M16 | 17 | 3,1 | 10,1 | 6 | |
| PE-6 | 6 | 12,5 | 14,5 | M18 | 18 | 5,1 | 12,1 | 6 | |
| PE-8 | 8 | 14,7 | 17,2 | M20x2 | 20 | 5,1 | 14,1 | 8 | |
| PE-10 | 10 | 16,7 | 19,2 | M22x2 | 20 | 5,1 | 16,1 | 8 | |
| PE-12 | 12 | 18,7 | 22,5 | M25x2 | 22 | 7,1 | 18,1 | 12 | |
| PE-14 | 14 | 22,7 | 27 | M30x2 | 22 | 7,1 | 22,1 | 12 | |
| PE-16 | 16 | 22,7 | 27 | M30x2 | 22 | 7,1 | 22,1 | 12 | |
| PEPS-2 | 2 | 4,6 | 8,3 | M10 | 14 | 2,1 | 4,1 | 4 | |
| PEPS-2,5 | 2,5 | 5,6 | 8,3 | M10 | 14 | 2,1 | 5,1 | 4 | |
| PEPS-3 | 3 | 6,6 | 8,3 | M10 | 14 | 3,1 | 6,1 | 4 | |
| PEPS-3,5 | 3,5 | 7,7 | 9,7 | M12 | 14 | 3,1 | 7,1 | 4 | |
| PEPS-4 | 4 | 8,7 | 11,2 | M14 | 16 | 3,1 | 8,1 | 5 | |
| PEPS-5 | 5 | 10,7 | 13,2 | M16 | 17 | 3,1 | 10,1 | 6 | |
| PEPS-6 | 6 | 12,5 | 14,5 | M18 | 18 | 5,1 | 12,1 | 6 | |
| PEPS-8 | 8 | 14,7 | 17,2 | M20x2 | 20 | 5,1 | 14,1 | 8 | |
| PEPS-10 | 10 | 16,7 | 19,2 | M22x2 | 20 | 5,1 | 16,1 | 8 | |
| PEPS-12 | 12 | 18,7 | 22,5 | M25x2 | 22 | 7,1 | 18,,1 | 12 | |
| PEPS-14 | 14 | 22,7 | 27 | M30x2 | 22 | 7,1 | 22,1 | 12 | |
| PEPS-16 | 16 | 22,7 | 27 | M30x2 | 22 | 7,1 | 22,1 | 12 | |
| PEP-2 | 2 | 4,6 | 8,3 | M10 | 14 | 2,1 | 4,1 | 4 | |
| PEP-2,5 | 2,5 | 5,6 | 8,3 | M10 | 14 | 2,1 | 5,1 | 4 | |
| PEP-3 | 3 | 6,6 | 8,3 | M10 | 14 | 3,1 | 6,1 | 4 | |
| PEP-3,5 | 3,5 | 7,7 | 9,7 | M12 | 14 | 3,1 | 7,1 | 4 | |
| PEP-4 | 4 | 8,7 | 11,2 | M14 | 16 | 3,1 | 8,1 | 5 | |
| PEP-5 | 5 | 10,7 | 13,2 | M16 | 17 | 3,1 | 10,1 | 6 | |
| PEP-6 | 6 | 12,5 | 14,5 | M18 | 18 | 5,1 | 12,1 | 6 | |
| PEP-8 | 8 | 14,7 | 17,2 | M20x2 | 20 | 5,1 | 14,1 | 8 | |
| PEP-10 | 10 | 16,7 | 19,2 | M22x2 | 20 | 5,1 | 16,1 | 8 | |
| PEP-12 | 12 | 18,7 | 22,5 | M25x2 | 22 | 7,1 | 18,1 | 12 | |
| PEP-14 | 14 | 22,7 | 27 | M30x2 | 22 | 7,1 | 22,1 | 12 | |
| PEP-16 | 16 | 22,7 | 27 | M30x2 | 22 | 7,1 | 22,1 | 12 | |
| PEC-2 | 4 | 8,7 | 11,2 | M14 | 16 | 3,1 | 8,1 | 5 | |
| PEC-3 | 5 | 10,7 | 13,2 | M16 | 17 | 3,1 | 10,1 | 6 | |
| PEC-4 | 6 | 12,5 | 14,5 | M18 | 18 | 5,1 | 12,1 | 6 | |
| PEC-5 | 8 | 14,7 | 17,2 | M20x2 | 20 | 5,1 | 14,1 | 8 | |
| PEC-6 | 10 | 16,7 | 19,2 | M22x2 | 20 | 5,1 | 16,1 | 8 | |
| PEC-8 | 12 | 20,7 | 24 | M27x2 | 22 | 7,1 | 20,1 | 12 | |
| PEC-10 | 14 | 22,7 | 27 | M30x2 | 22 | 7,1 | 22,1 | 12 | |
| PEC-12 | 16 | 22,7 | 27 | M30x2 | 22 | 7,1 | 22,1 | 12 | |
| PECP-2 | 4 | 8,7 | 11,2 | M14 | 16 | 3,1 | 8,1 | 5 | |
| PECP-3 | 5 | 10,7 | 13,2 | M16 | 17 | 3,1 | 10,1 | 6 | |
| PECP-4 | 6 | 12,5 | 14,5 | M18 | 18 | 5,1 | 12,1 | 6 | |
| PECP-5 | 8 | 14,7 | 17,2 | M20x2 | 20 | 5,1 | 14,1 | 8 | |
| PECP-6 | 10 | 16,7 | 19,2 | M22x2 | 20 | 5,1 | 16,1 | 8 | |
| PECP-8 | 12 | 20,7 | 24 | M27x2 | 22 | 7,1 | 22,1 | 12 | |
| PECP-10 | 14 | 22,7 | 27 | M30x2 | 22 | 7,1 | 22,1 | 12 | |
| PECP-12 | 16 | 22,7 | 27 | M30x2 | 22 | 7,1 | 22,1 | 12 | |
| PECPS-2 | 4 | 8,7 | 11,2 | M14 | 16 | 3,1 | 8,1 | 5 | |
| PECPS-3 | 5 | 10,7 | 13,2 | M16 | 17 | 3,1 | 10,1 | 6 | |
| PECPS-4 | 6 | 12,5 | 14,5 | M18 | 18 | 5,1 | 12,1 | 6 | |
| PECPS-5 | 8 | 14,7 | 17,2 | M20x2 | 20 | 5,1 | 14,1 | 8 | |
| PECPS-6 | 10 | 16,7 | 19,2 | M22x2 | 20 | 5,1 | 16,1 | 8 | |
| PECPS-8 | 12 | 20,7 | 24 | M27x2 | 22 | 7,1 | 22,1 | 12 | |
| PECPS-10 | 14 | 22,7 | 27 | M30x2 | 22 | 7,1 | 22,1 | 12 | |
| PECPS-12 | 16 | 22,7 | 27 | M30x2 | 22 | 7,1 | 22,1 | 12 | |
