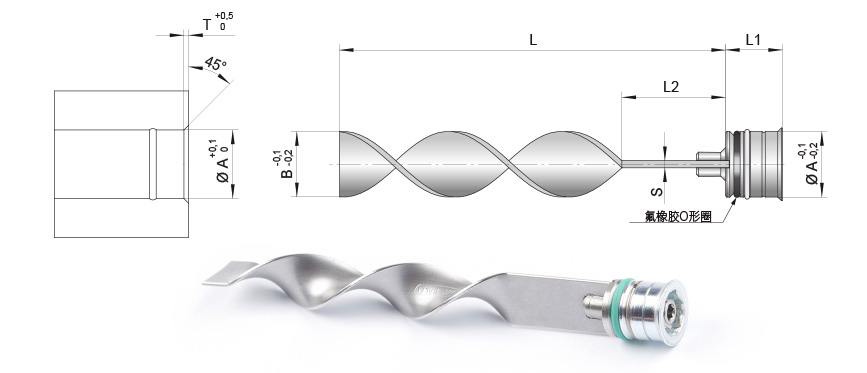

螺旋形隔水片
F系列
螺旋形隔水板基于快速插入拔出技术，使安装过程简化了，并且加速了模具冷却配件的安装和拆卸过程。螺旋图案确保了整个表面温度均匀，同时形成急流，允许释放更大的热能。鉴于尺寸选择范围广，你可以找到适合自己应用的标准解决方案。
在冷却通道满足公差要求（0/+ 0.1 毫米）且表面质量足以保证O型圈密封性的情况下，我们建议使用F系列的隔水片。
| COD. | A | B | T | S | L1 | L | L2 |  |
|---|---|---|---|---|---|---|---|---|
| RLS-6Fx100 | 6 | 6 | 0,7 | 1 | 7,5 | 100 | 23 |  |
| RLS-6Fx200 | 6 | 6 | 0,7 | 1 | 7,5 | 200 | 48 | |
| RLS-6Fx300 | 6 | 6 | 0,7 | 1 | 7,5 | 300 | 53 | |
| RLS-8Fx100 | 8 | 8 | 1 | 1 | 9,5 | 100 | 26 | |
| RLS-8Fx200 | 8 | 8 | 1 | 1 | 9,5 | 200 | 46 | |
| RLS-8Fx300 | 8 | 8 | 1 | 1 | 9,5 | 300 | 66 | |
| RLS-10Fx100 | 10 | 10 | 1 | 1 | 12,5 | 100 | 28 | |
| RLS-10Fx200 | 10 | 10 | 1 | 1 | 12,5 | 200 | 43 | |
| RLS-10Fx300 | 10 | 10 | 1 | 1 | 12,5 | 300 | 71 | |
| RLS-12Fx100 | 12 | 12 | 1 | 1 | 12,5 | 100 | 28 | |
| RLS-12Fx200 | 12 | 12 | 1 | 1 | 12,5 | 200 | 43 | |
| RLS-12Fx300 | 12 | 12 | 1 | 1 | 12,5 | 300 | 53 | |
| RLS-14Fx100 | 14 | 14 | 1 | 1 | 12,5 | 100 | 28 | |
| RLS-14Fx200 | 14 | 14 | 1 | 1 | 12,5 | 200 | 43 | |
| RLS-14Fx300 | 14 | 14 | 1 | 1 | 12,5 | 300 | 58 | |
| RLS-16Fx150 | 16 | 16 | 1,2 | 1 | 14 | 150 | 36 | |
| RLS-16Fx300 | 16 | 16 | 1,2 | 1 | 14 | 300 | 51 | |
| RLS-16Fx450 | 16 | 16 | 1,2 | 1 | 14 | 450 | 71 | |
| RLS-16Fx600 | 16 | 16 | 1,2 | 1 | 14 | 600 | 106 | |
| RLS-20Fx150 | 20 | 20 | 1,2 | 1,5 | 14 | 150 | 41 | |
| RLS-20Fx300 | 20 | 20 | 1,2 | 1,5 | 14 | 300 | 56 | |
| RLS-20Fx450 | 20 | 20 | 1,2 | 1,5 | 14 | 450 | 99 | |
| RLS-20Fx600 | 20 | 20 | 1,2 | 1,5 | 14 | 600 | 141 | |
| RLS-25Fx150 | 25 | 25 | 1,2 | 1,5 | 14 | 150 | 41 | |
| RLS-25Fx300 | 25 | 25 | 1,2 | 1,5 | 14 | 300 | 56 | |
| RLS-25Fx450 | 25 | 25 | 1,2 | 1,5 | 14 | 450 | 106 | |
| RLS-25Fx600 | 25 | 25 | 1,2 | 1,5 | 14 | 600 | 126 | |
标准系列
螺旋形隔水板基于快速插入拔出技术，使安装过程简化了，并且加速了模具冷却配件的安装和拆卸过程。螺旋图案确保了整个表面温度均匀，同时形成急流，允许释放更大的热能。鉴于尺寸选择范围广，你可以找到适合自己应用的标准解决方案。
在冷却通道无法满足公差要求（0/+ 0.1 毫米），或表面质量无法保证O型圈密封性的情况下，我们建议使用标准系列的隔水片。
| COD. | A | B | T | S | L1 | L | L2 | |
|---|---|---|---|---|---|---|---|---|
| RLS-6x100 | 6,5 | 6 | 0,7 | 1 | 7,5 | 100 | 23 | |
| RLS-6x200 | 6,5 | 6 | 0,7 | 1 | 7,5 | 200 | 48 | |
| RLS-6x300 | 6,5 | 6 | 0,7 | 1 | 7,5 | 300 | 52,5 | |
| RLS-8x100 | 8,5 | 8 | 1 | 1 | 9,5 | 100 | 26 | |
| RLS-8x200 | 8,5 | 8 | 1 | 1 | 9,5 | 200 | 46 | |
| RLS-8x300 | 8,5 | 8 | 1 | 1 | 9,5 | 300 | 65,5 | |
| RLS-10x100 | 10,5 | 10 | 1 | 1 | 12,5 | 100 | 28 | |
| RLS-10x200 | 10,5 | 10 | 1 | 1 | 12,5 | 200 | 43 | |
| RLS-10x300 | 10,5 | 10 | 1 | 1 | 12,5 | 300 | 70,5 | |
| RLS-12x100 | 12,5 | 12 | 1 | 1 | 12,5 | 100 | 28 | |
| RLS-12x200 | 12,5 | 12 | 1 | 1 | 12,5 | 200 | 43 | |
| RLS-12x300 | 12,5 | 12 | 1 | 1 | 12,5 | 300 | 52,5 | |
| RLS-14x100 | 14,5 | 14 | 1 | 1 | 12,5 | 100 | 28 | |
| RLS-14x200 | 14,5 | 14 | 1 | 1 | 12,5 | 200 | 43 | |
| RLS-14x300 | 14,5 | 14 | 1 | 1 | 12,5 | 300 | 57,5 | |
